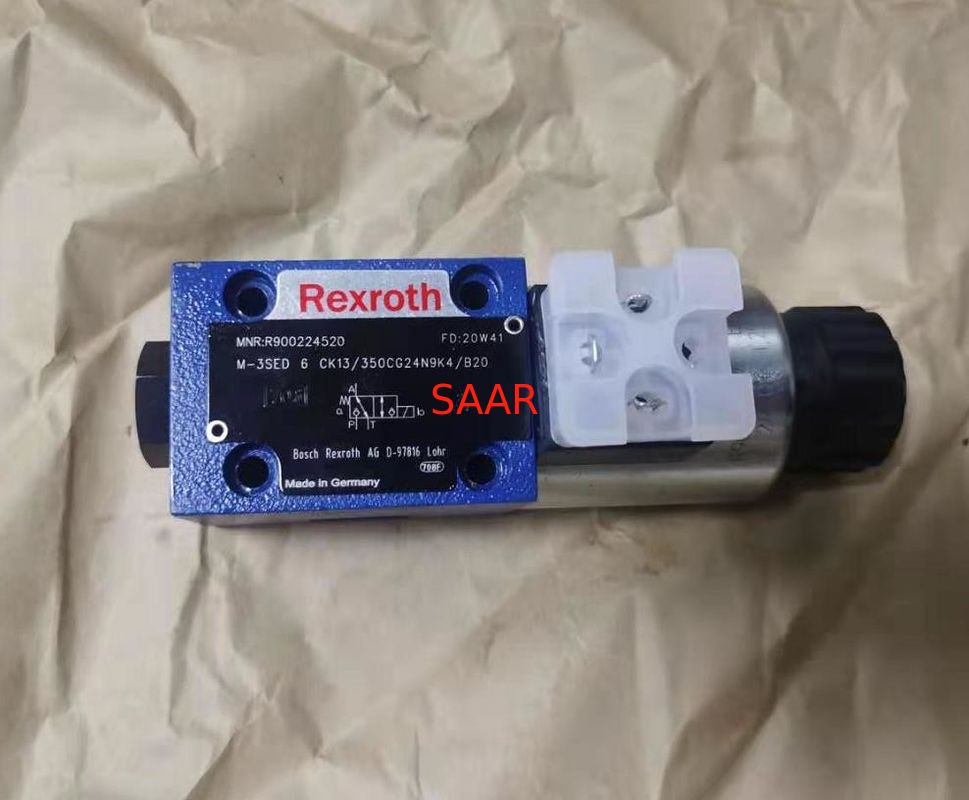

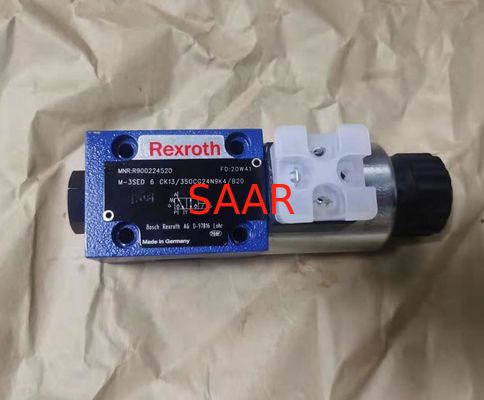

R900224520 M-3SED6CK13/350CG24N9K4/B20 M-3SED6CK1X/350CG24N9K4/B20 Directional Seat Valve

R900224520 M-3SED6CK13/350CG24N9K4/B20 M-3SED6CK1X/350CG24N9K4/B20 Directional Seat Valve
R900224520 M-3SED6CK13/350CG24N9K4/B20 M-3SED6CK1X/350CG24N9K4/B20 Directional Seat Valve

Large Image :  R900224520 M-3SED6CK13/350CG24N9K4/B20 M-3SED6CK1X/350CG24N9K4/B20 Directional Seat Valve

Product Details:
Place of Origin: Germany
Brand Name: Rexroth
Model Number: R900224520 M-3SED6CK13/350CG24N9K4/B20 M-3SED6CK1X/350CG24N9K4/B20
Payment & Shipping Terms:
Minimum Order Quantity: 1
Packaging Details: Standard paper box
Delivery Time: 7-10days
Payment Terms: T/T, Western Union
Supply Ability: 100PCS per month
Detailed Product Description
Material No.: R900224520 Type No.: M-3SED6CK13/350CG24N9K4/B20 M-3SED6CK1X/350CG24N9K4/B20
High Light:

M-3SED6CK13/350CG24N9K4/B20

,

R900224520 Directional Seat Valve

,

25l/min Directional Seat Valve



Rexroth M-3SED6 Series Directional Seat Valve



  • Size 6
  • Component series 1X
  • Maximum operating pressure 350 bar
  • Maximum flow 25 l/min

Features

  • Direct operated directional seat valve with solenoid actuation
  • Porting pattern according to DIN 24340 form A (without loSAARing hole)
  • Porting pattern according to ISO 4401-03-02-0-05 (with loSAARing hole)
  • Safe switching also with longer standstill periods under pressure
  • Wet-pin DC solenoids with detachable coil (AC voltage possible by means of a rectifier)
  • Solenoid coil is rotatable by 90°
  • The coil can be changed without having to open the pressure-tight chamber
  • Electrical connection as individual connection
  • With concealed manual override, optional
  • Inductive position switch (contactless)

Type code

01 Mineral oil M
02 2 main ports 2
3 main ports 3
4 main ports 4
03 Seat valve SED
04 Size 6 6
05 Main ports 2 3 4
Symbols
R900224520 M-3SED6CK13/350CG24N9K4/B20 M-3SED6CK1X/350CG24N9K4/B20 Directional Seat Valve 0
PK
R900224520 M-3SED6CK13/350CG24N9K4/B20 M-3SED6CK1X/350CG24N9K4/B20 Directional Seat Valve 1
NK
R900224520 M-3SED6CK13/350CG24N9K4/B20 M-3SED6CK1X/350CG24N9K4/B20 Directional Seat Valve 2
UK
R900224520 M-3SED6CK13/350CG24N9K4/B20 M-3SED6CK1X/350CG24N9K4/B20 Directional Seat Valve 3
CK
R900224520 M-3SED6CK13/350CG24N9K4/B20 M-3SED6CK1X/350CG24N9K4/B20 Directional Seat Valve 4
D
R900224520 M-3SED6CK13/350CG24N9K4/B20 M-3SED6CK1X/350CG24N9K4/B20 Directional Seat Valve 5
Y
● = available
06 Component series 10 ... 19 (10 ... 19: unchanged installation and connection dimensions) 1X
07 Operating pressure up to 350 bar 350 bar
08 Solenoid, wet-pin, with detachable coil C
09 Direct voltage 24 V G24
Nominal voltage 205 V at DC solenoid with operation with AC voltage mains (AC voltage mains 230 V – 50/60 Hz with an admissible voltage tolerance of +/- 10 %) G2051)
Nominal voltage 96 V at DC solenoid with operation with AC voltage mains (AC voltage mains 110 V/120 V - 50/60 Hz with an admissible voltage tolerance of +/- 10 %) G96
Further ordering codes for other voltages are provided in the technical data
10 With concealed manual override N9
Without manual override no code
Electrical connection
11 Individual connection
without mating connector, individual connection with connector according to DIN EN 175301-803 K4 2)
With M12x1 plug-in connection, high-performance version 5-pole, integrated interference protection circuit, operating display with LED K72L3)
Spool position monitoring
12 Without position switch no code
Monitored spool position "a" QMAG24
Monitored spool position "b" QMBG24
13 Without check valve insert, without throttle insert no code
With check valve insert P
Throttle Ø 1.2 mm B12
Throttle Ø 1.5 mm B15
Throttle Ø 1.8 mm B18
Throttle Ø 2.0 mm B20
Throttle Ø 2.2 mm B22
14 NBR seals no code
FKM seals (other seals upon request) V
Observe compatibility of seals with hydraulic fluid used.
15 Without loSAARing hole no code
With loSAARing hole and locking pin ISO 8752-3x8-St /62
16 Further details in the plain text *


SAAR specialized in pumps, motors, valves, bearings, couplings, gearbox, engine spare parts, filter elements, fittings, connectors, electronic components and accessories, mobile equiupment spare parts.



Rexroth M-3SED6 Series Directional Seat Valve Model List:



R900815125 M-3SED6.1X/350C
R900221688 M-3SED6C1X/350CG110N9K4/B18
R900033292 M-3SED6C1X/350CG110N9Z4
R900054398 M-3SED6C1X/350CG110N9Z4/B22
R900034900 M-3SED6C1X/350CG110N9Z5L
R900205600 M-3SED6C1X/350CG125N9K4
R900222291 M-3SED6C1X/350CG125N9K4/B12
R900569340 M-3SED6C1X/350CG125N9Z4
R900052270 M-3SED6C1X/350CG125N9Z4/B12
R900215331 M-3SED6C1X/350CG12N9K4
R900223334 M-3SED6C1X/350CG12N9K4/V
R900083151 M-3SED6C1X/350CG12N9Z4
R900033291 M-3SED6C1X/350CG12N9Z4/B20
R900065030 M-3SED6C1X/350CG196N9K4
R900220798 M-3SED6C1X/350CG196N9K4/B00
R900213535 M-3SED6C1X/350CG196N9K4/V
R900572181 M-3SED6C1X/350CG196N9Z4
R900032805 M-3SED6C1X/350CG196N9Z5L/B15
R900208943 M-3SED6C1X/350CG205N9EXZ2
R900088222 M-3SED6C1X/350CG205N9K4
R900217352 M-3SED6C1X/350CG205N9K4/B10
R900210179 M-3SED6C1X/350CG205N9K4/B12
R900221261 M-3SED6C1X/350CG205N9K4/B18
R900213168 M-3SED6C1X/350CG205N9K4/B20
R900212877 M-3SED6C1X/350CG205N9K4/V
R900208280 M-3SED6C1X/350CG205N9K4SO321
R900218142 M-3SED6C1X/350CG205Z2/VSO321
R900076394 M-3SED6C1X/350CG220N9K4
R900059989 M-3SED6C1X/350CG220N9K4/P
R900209228 M-3SED6C1X/350CG220N9K4SO290
R900076857 M-3SED6C1X/350CG220N9Z4
R900077745 M-3SED6C1X/350CG220N9Z4/B20
R900059154 M-3SED6C1X/350CG220N9Z5LSO290
R900212467 M-3SED6C1X/350CG240K4
R900204545 M-3SED6C1X/350CG240N9K4
R900059512 M-3SED6C1X/350CG240N9Z4/B10
R900022853 M-3SED6C1X/350CG24K4
R900021651 M-3SED6C1X/350CG24K4/B08
R900089231 M-3SED6C1X/350CG24K4/B12
R900054654 M-3SED6C1X/350CG24K4/B12SO321
R900204497 M-3SED6C1X/350CG24K4=CSA
R900080791 M-3SED6C1X/350CG24N9/VSO321
R900211774 M-3SED6C1X/350CG24N9EXZ2
R900205276 M-3SED6C1X/350CG24N9EXZ2/P
R900224109 M-3SED6C1X/350CG24N9EXZ2SO321
R900566611 M-3SED6C1X/350CG24N9K4
R900052268 M-3SED6C1X/350CG24N9K4/B08
R900220970 M-3SED6C1X/350CG24N9K4/B08V
R900213675 M-3SED6C1X/350CG24N9K4SO290
R900058333 M-3SED6CK1X/350CG110N9K4
R900224320 M-3SED6CK1X/350CG110N9K4/B12
R900223904 M-3SED6CK1X/350CG110N9K4/V
R900224328 M-3SED6CK1X/350CG125N9K4
R900224329 M-3SED6CK1X/350CG125N9K4/B12
R900224325 M-3SED6CK1X/350CG12N9K4
R900224494 M-3SED6CK1X/350CG205K4
R900223863 M-3SED6CK1X/350CG205N9K4
R900224336 M-3SED6CK1X/350CG205N9K4/B10
R900224337 M-3SED6CK1X/350CG205N9K4/B12
R900224339 M-3SED6CK1X/350CG205N9K4/B18
R900224340 M-3SED6CK1X/350CG205N9K4/B18V
R900224342 M-3SED6CK1X/350CG205N9K4/P
R900224343 M-3SED6CK1X/350CG205N9K4/V
R900224344 M-3SED6CK1X/350CG205N9Z2SO321
R900206118 M-3SED6CK1X/350CG220N9K4
R900225579 M-3SED6CK1X/350CG220N9K4/B12
R900897719 M-3SED6CK1X/350CG220N9K4/V
R900224535 M-3SED6CK1X/350CG240N9K4
R900224536 M-3SED6CK1X/350CG240N9K4/B10
R900224502 M-3SED6CK1X/350CG24K4/B12
R900755107 M-3SED6CK1X/350CG24K4/B22
R901128992 M-3SED6CK1X/350CG24K4/B22V
R900224505 M-3SED6CK1X/350CG24K4/P
R900757417 M-3SED6CK1X/350CG24N9K33L
R900729267 M-3SED6CK1X/350CG24N9K33L=AN
R900052392 M-3SED6CK1X/350CG24N9K4
R900224510 M-3SED6CK1X/350CG24N9K4/B08
R900224512 M-3SED6CK1X/350CG24N9K4/B10
R900200031 M-3SED6CK1X/350CG24N9K4/B12
R900224514 M-3SED6CK1X/350CG24N9K4/B12V
R900224515 M-3SED6CK1X/350CG24N9K4/B15
R900224516 M-3SED6CK1X/350CG24N9K4/B15V
R900224517 M-3SED6CK1X/350CG24N9K4/B18
R900224520 M-3SED6CK1X/350CG24N9K4/B20
R900224522 M-3SED6CK1X/350CG24N9K4/B22
R900223864 M-3SED6CK1X/350CG24N9K4/P
R900986332 M-3SED6CK1X/350CG24N9K4/PV
R900224526 M-3SED6CK1X/350CG24N9K4/V
R901018633 M-3SED6CK1X/350CG24N9K4K
R901095848 M-3SED6CK1X/350CG24N9XNZ4
R901020829 M-3SED6CK1X/350CG24N9XNZ4/B15V
R901020827 M-3SED6CK1X/350CG24N9XNZ4/V
R900224537 M-3SED6CK1X/350CG28N9K4
R900738463 M-3SED6CK1X/350CG42N9K4/V
R900216750 M-3SED6CK1X/350CG48N9K4
R900224542 M-3SED6CK1X/350CG48N9K4/V
R901072773 M-3SED6CK1X/350CG48N9XEZ2
R900224544 M-3SED6CK1X/350CG60N9K4
R901098264 M-3SED6CK1X/350CG96K4QMAG24
R900218734 M-3SED6CK1X/350CG96N9K4
R900224548 M-3SED6CK1X/350CG96N9K4/B12
R900242538 M-3SED6CK1X/350CG96N9K4/B20
R900223866 M-3SED6CK1X/350CG96N9K4/P
R900224551 M-3SED6CK1X/350CG96N9K4/V
R901105673 M-3SED6UK1X/350CG110K4
R900224566 M-3SED6UK1X/350CG110N9K4
R900224567 M-3SED6UK1X/350CG110N9K4/B12
R900223893 M-3SED6UK1X/350CG110N9K4/V
R900224576 M-3SED6UK1X/350CG125N9K4
R900223868 M-3SED6UK1X/350CG12N9K4
R900224582 M-3SED6UK1X/350CG205K4
R900739770 M-3SED6UK1X/350CG205K4/V
R900223869 M-3SED6UK1X/350CG205N9K4
R900224585 M-3SED6UK1X/350CG205N9K4/B08
R900224586 M-3SED6UK1X/350CG205N9K4/B12
R900224587 M-3SED6UK1X/350CG205N9K4/B12V
R900991038 M-3SED6UK1X/350CG205N9K4/B18
R901080062 M-3SED6UK1X/350CG205N9K4/B20
R900223870 M-3SED6UK1X/350CG205N9K4/P
R900224589 M-3SED6UK1X/350CG205N9K4/PV
R900224588 M-3SED6UK1X/350CG205N9K4/V
R900224592 M-3SED6UK1X/350CG220N9K4
R900988554 M-3SED6UK1X/350CG220N9K4/B08
R900224593 M-3SED6UK1X/350CG220N9K4/B12
R900223676 M-3SED6UK1X/350CG24K4
R901088606 M-3SED6UK1X/350CG24K4/B08
R900224595 M-3SED6UK1X/350CG24K4/B12
R900224597 M-3SED6UK1X/350CG24K4/B15
R901128993 M-3SED6UK1X/350CG24K4/B22V
R900229943 M-3SED6UK1X/350CG24K4/P
R900994831 M-3SED6UK1X/350CG24K4/V
R900052621 M-3SED6UK1X/350CG24N9K4
R900224600 M-3SED6UK1X/350CG24N9K4/B00
R900224601 M-3SED6UK1X/350CG24N9K4/B07
R900223169 M-3SED6UK1X/350CG24N9K4/B08
R900224603 M-3SED6UK1X/350CG24N9K4/B10
R900215709 M-3SED6UK1X/350CG24N9K4/B12
R900224605 M-3SED6UK1X/350CG24N9K4/B12V
R900224606 M-3SED6UK1X/350CG24N9K4/B15
R900224607 M-3SED6UK1X/350CG24N9K4/B18
R900224609 M-3SED6UK1X/350CG24N9K4/B20
R900224611 M-3SED6UK1X/350CG24N9K4/B22
R900208583 M-3SED6UK1X/350CG24N9K4/P
R900224613 M-3SED6UK1X/350CG24N9K4/PV
R900221358 M-3SED6UK1X/350CG24N9K4/V
R900705261 M-3SED6UK1X/350CG24N9K4K
R901103266 M-3SED6UK1X/350CG24N9XNZ4
R901026158 M-3SED6UK1X/350CG24N9XNZ4/V
R900224620 M-3SED6UK1X/350CG24N9Z2SO589
R900246888 M-3SED6UK1X/350CG24N9Z2VSO321
R900224624 M-3SED6UK1X/350CG48N9K4
R901040579 M-3SED6UK1X/350CG48N9K4/B10
R900224626 M-3SED6UK1X/350CG48N9K4/V
R900775484 M-3SED6UK1X/350CG96K4/V
R900207848 M-3SED6UK1X/350CG96N9K4
R900224632 M-3SED6UK1X/350CG96N9K4/B12
R900226423 M-3SED6UK1X/350CG96N9K4/B15
R901057718 M-3SED6UK1X/350CG96N9K4/B20V
R900223871 M-3SED6UK1X/350CG96N9K4/P
R900224634 M-3SED6UK1X/350CG96N9K4/V
